200W ou 300W : compatibilité carte 3 voies

Une carte de gestion trois voies audio avec filtres répartit les fréquences vers les bons haut-parleurs, les graves vers le woofer, les médiums vers le haut-parleur dédié et les aigus vers le tweeter. Pour une installation Hi-Fi, une enceinte DIY, un home cinéma ou un système plus ambitieux, ce module peut améliorer la lisibilité du son, à condition de choisir un modèle compatible avec la puissance, les haut-parleurs et l’espace disponible dans l’enceinte.

Table des matières

À quoi sert une carte de gestion audio trois voies avec filtres ?

Dans une enceinte trois voies, chaque haut-parleur travaille sur une zone précise de la bande passante. Sans filtrage adapté, un tweeter reçoit trop de basses fréquences, un woofer reproduit des médiums peu propres et l’ensemble perd en clarté. La carte filtrante agit comme un séparateur de fréquence : elle répartit le signal envoyé par l’amplificateur vers trois sorties distinctes.

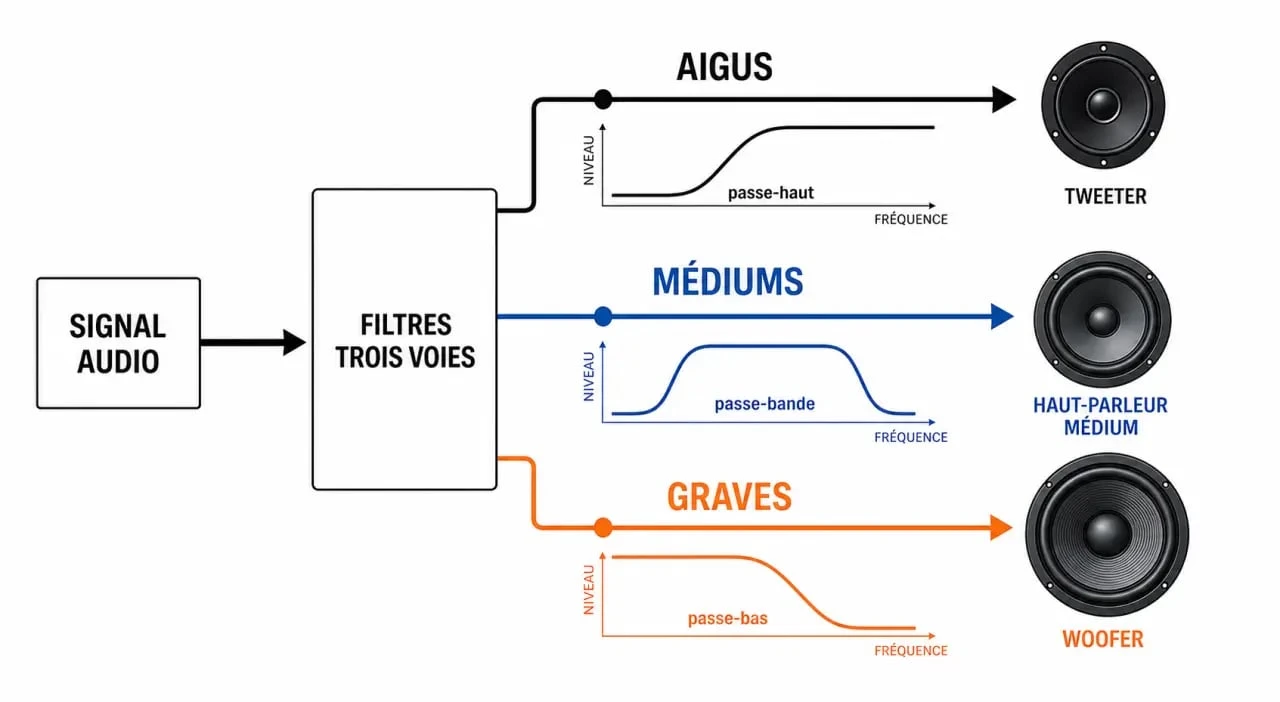

Carte de gestion trois voies audio avec filtres illustrée par un schéma simplifié des graves, médiums et aigus

Le principe du filtre crossover

Le filtre crossover, aussi appelé diviseur de fréquence, coupe et répartit le signal selon des plages définies. Dans une configuration trois voies, il distingue généralement les basses, les médiums et les aigus. L’intérêt ne se limite pas à la protection des haut-parleurs. Le filtrage améliore aussi la cohérence sonore, avec moins de chevauchement entre les transducteurs et une lecture plus nette du message musical.

Un filtre passif s’installe entre l’amplificateur et les haut-parleurs. Il ne nécessite pas d’alimentation séparée, contrairement à certains systèmes actifs utilisés avant l’amplification. Pour un usage domestique ou une enceinte DIY, la carte imprimée passive reste souvent la solution la plus simple à intégrer.

Pourquoi passer d’un deux voies à un trois voies ?

Un système deux voies peut déjà offrir un bon résultat, mais il demande souvent au woofer de monter assez haut dans les médiums, tandis que le tweeter descend plus bas. En trois voies, le haut-parleur de médium prend le relais dans une zone sensible pour la voix, les guitares, les pianos et une grande partie des instruments acoustiques. Le rendu gagne alors en naturel, surtout à volume soutenu.

Ce choix a toutefois un revers : plus de voies signifie plus de contraintes. Il faut trois haut-parleurs cohérents, une carte adaptée, un câblage propre et un volume interne d’enceinte bien pensé. Une carte de gestion trois voies audio avec filtres ne corrige pas une mauvaise association de composants. Elle révèle au contraire la qualité de l’ensemble.

Comparer les modèles : puissance, format et type de filtrage

Les fiches produit mettent souvent en avant quelques éléments techniques : puissance en watts, nombre de voies, dimensions, type de filtre et usage Hi-Fi. Ces données sont essentielles, mais elles doivent être lues ensemble. Une carte annoncée à 300W n’est pas automatiquement meilleure qu’un modèle 200W si les haut-parleurs, l’amplificateur ou le projet d’enceinte ne le justifient pas.

Critère	Ce qu’il faut vérifier	Impact sur le choix
Puissance	Modèles courants en 200W ou 300W	Doit rester cohérente avec l’amplificateur et les haut-parleurs
Nombre de voies	Sorties graves, médiums et aigus	Indispensable pour une enceinte trois voies réelle
Format	Exemple de carte imprimée en 140 x 200 mm	Conditionne l’intégration dans l’enceinte
Technologie	Filtre passif, crossover Hi-Fi, module filtrant	Influence la simplicité d’installation et le type d’usage
Services vendeur	Retour gratuit sous 14 jours ou 30 jours selon les plateformes	Réduit le risque en cas d’incompatibilité

200W ou 300W : ne choisissez pas seulement le chiffre le plus élevé

Une carte filtrante 200W peut convenir à de nombreuses installations domestiques, notamment si l’écoute reste raisonnable et que les haut-parleurs sont adaptés. Un filtre crossover 300W vise plutôt les systèmes plus puissants ou les enceintes capables d’encaisser davantage d’énergie. Dans les deux cas, la puissance annoncée ne dispense pas de vérifier l’impédance, la qualité des composants et la ventilation interne de l’enceinte.

Le piège classique consiste à acheter une carte surdimensionnée en pensant gagner automatiquement en qualité. Or la précision du filtrage, la compatibilité des fréquences de coupure et la qualité du câblage comptent autant que la puissance. Pour une enceinte Hi-Fi équilibrée, il vaut mieux une carte bien adaptée qu’un module impressionnant mais mal associé.

Prix et options d’achat : ce qui doit attirer votre attention

On trouve des modules autour de 31,04 € sur certaines fiches produit, avec parfois des offres comme 10% offerts pour 2 articles achetés. Ces prix peuvent être intéressants pour un projet DIY ou une remise en état d’enceintes, mais ils ne doivent pas masquer les points techniques. Avant d’ajouter au panier, vérifiez les dimensions, les borniers, le schéma de câblage, la puissance et les conditions de retour.

Les services associés comptent aussi : retour gratuit sous 14 jours chez certains vendeurs, retour gratuit sous 30 jours sur Amazon, garantie produit, support client ou module de questions techniques. Pour un composant audio, cette réassurance est utile, car une incompatibilité ne se voit pas toujours avant le montage et les premiers tests.

Choisir selon votre installation : Hi-Fi, home cinéma ou projet DIY

Le bon modèle dépend moins d’une promesse commerciale que de votre configuration réelle. Une carte destinée à une paire d’enceintes Hi-Fi de salon ne répond pas exactement aux mêmes attentes qu’un module pour home cinéma, studio amateur ou enceinte de sonorisation légère.

Pour une enceinte Hi-Fi domestique

En Hi-Fi, la priorité est l’équilibre tonal. Le filtre doit préserver la clarté des voix, la tenue des graves et la finesse des aigus. Une carte imprimée propre, aux dimensions maîtrisées, peut faciliter l’intégration dans une enceinte existante ou une fabrication maison. Le format 140 x 200 mm, par exemple, doit être anticipé : il faut pouvoir fixer la carte sans vibration et sans contact dangereux avec les parois ou les aimants des haut-parleurs.

Pensez aussi au chemin du signal comme à un réseau de circulation. Le courant ne se contente pas de passer. Il emprunte des pistes, traverse des composants, rencontre des résistances, des selfs et des condensateurs. Une carte mal placée, des câbles trop longs ou croisés au hasard créent un environnement moins propre, avec des pertes, du bruit ou des interactions indésirables. Prévoir un trajet court, lisible et stable dans l’enceinte revient à fluidifier cette circulation électrique.

Pour un home cinéma ou une installation plus énergique

En home cinéma, l’enjeu est souvent la dynamique : impacts, dialogues clairs, effets répartis dans l’espace. Un filtre trois voies peut aider une enceinte frontale à mieux séparer les registres, notamment lorsque les scènes alternent voix, musique et basses fréquences. Un modèle 300W peut sembler pertinent si le reste de l’installation suit, mais il faut rester attentif à la cohérence globale.

Si vous remplacez une carte existante, relevez les inscriptions du filtre d’origine, le câblage, les dimensions et la disposition des haut-parleurs. Remplacer au feeling peut modifier le rendu sonore, parfois fortement. Dans le doute, privilégiez un vendeur capable de répondre à une question technique avant achat.

Installation : les vérifications qui évitent les mauvaises surprises

Installer une carte de gestion trois voies audio avec filtres reste accessible à un amateur soigneux, mais ce n’est pas un simple branchement décoratif. Une erreur sur les sorties donne un son déséquilibré, peut abîmer un haut-parleur et rend le diagnostic difficile.

Avant le montage

Identifiez clairement les trois haut-parleurs : grave, médium et aigu.
Vérifiez la puissance admissible de l’ensemble et celle de chaque transducteur.
Contrôlez l’espace disponible dans l’enceinte, surtout pour une carte de 140 x 200 mm.
Repérez les entrées venant de l’amplificateur et les sorties vers les haut-parleurs.
Préparez une fixation stable pour éviter les vibrations.

Pendant le câblage

Coupez toute alimentation avant de travailler. Respectez les polarités indiquées, utilisez des câbles adaptés et évitez les soudures approximatives. Les sorties ne doivent pas être inversées. Un tweeter sur la voie grave ou un woofer sur la voie aiguë entraîne un résultat médiocre, voire dangereux pour le haut-parleur le plus fragile.

Après montage, testez d’abord à faible volume. Écoutez une voix seule, puis un morceau avec basse, médiums et cymbales. Si les voix semblent creusées, si les aigus agressent ou si les graves disparaissent, il peut y avoir une inversion, une incompatibilité de filtre ou un problème de phase. Un essai progressif vaut mieux qu’un test brutal à forte puissance.

Acheter sans se tromper : garanties, support et signaux de fiabilité

Comme les pages produit sont souvent courtes, il faut savoir lire entre les lignes. Une bonne offre ne se limite pas au prix. Elle doit permettre de comprendre ce que l’on achète et de corriger le tir si le module ne convient pas.

Les informations à exiger sur une fiche produit

Avant l’achat, recherchez les mentions de puissance, de type de filtre, de nombre de voies, de dimensions, de compatibilité haut-parleur et de schéma de raccordement. Une fiche qui parle simplement de filtre audio sans préciser s’il s’agit d’un séparateur de fréquence trois voies laisse trop d’incertitudes. Les photos de la carte imprimée, les marquages sur les borniers et les réponses techniques du vendeur sont des indices précieux.

Si un module Q&A technique est disponible, utilisez-le pour poser une question précise : puissance de l’amplificateur, impédance des haut-parleurs, usage prévu, dimensions internes. Un support capable de répondre clairement vaut souvent plus qu’une remise ponctuelle.

Retours, garantie et paiement : des détails très concrets

Les retours gratuits sous 14 jours ou sous 30 jours selon les plateformes, la garantie produit, l’éco-participation incluse, les options de paiement en plusieurs fois ou les remises par lot peuvent faire pencher la décision. Pour deux enceintes identiques, une offre avec 10% offerts pour 2 articles achetés peut être intéressante, à condition de commander exactement le même modèle pour conserver une restitution symétrique gauche/droite.

Le bon achat est donc celui qui combine compatibilité technique, intégration physique, service vendeur et marge de retour. Pour une carte de gestion trois voies audio avec filtres, la meilleure décision n’est pas forcément la moins chère. C’est celle qui permettra à vos haut-parleurs de travailler dans leur registre, sans approximation ni bricolage irréversible.
